ANMERKUNG: Diese Abteilung umfasst sowohl für zivile Zwecke eingesetzte Kompasse (beispielsweise für geologische Arbeiten wie die Landvermessung oder den Bergbau) als auch militärische Versionen davon, die für die grobe Ausrichtung einer Feuerwaffe in der Artillerie verwendet werden. Die nachstehende Übersicht enthält Links zu den hier ausgestellten Produkten folgender Hersteller sowie zu einigen übergeordneten Erläuterungen. Informationen über ältere U.S.-amerikanische Hersteller (wie z.B. die Hanks-Familie und viele andere) empfehlen wir die Website www.surveyhistory.org.

---

A ABNEY Level AINSWORTH ASKANIA	B B-2 (Б-2 auf Russisch) BAKER, Ch. BARKER, Fr. BERGET BK-20 (БK-20 auf Russisch) BLOCH B Sch-1 (БШ-1 auf Russisch) BREITHAUPT BROWN BRUNTON Bundeswehr BÜCHI BURNIER BUSCH	C CARY CASELLA CHAIX CHARVOZ CHINA Clisimètre COLLIGNON-HOULLIOT CRC C.Z. (s. ZEISS, Carl)	D DARLEY DELCROIX DESOMBRE DIETZGEN DQL (chinesische Komp.) DUPUY E ELLIOTT Entfernungsmesser (UdSSR)
F FENNEL FPM (Freiberger      Präzisionsmechanik) FUESS	G GAMBS GANSER GeoPriborTSvetMet GERLACH GK-2 (ГK-2 auf Russisch) GOERZ Grubenkompass GURLEY	H HART HOULLIOT HUEL HUET HUTCHINSON	I Inklinationskompass J JONES
K Karte und Kompass (Bücher) Kartentasche Kastenbussole KATER Henry KERN K&R (Kasper & Richter) KEUFFEL & ESSER KONUS Kreuzkopf Kurvenmesser	L LADOIS L.A.T. - Les Accessoires Topogr. LAVAUZELLE LAWES RABJOHNS Ltd LEMAIRE LEZY LIETZ LÜTTIG LUTZ	M M1 / M2 M1918 Mark IV MaschPriborIntOrg (Машприборинторг) Meldetasche MEOPTA (xbk) MERIDIAN Messtisch MONTICOLO MORIN	N O OULIANOFF
P PARKES PEIGNÉ (Général) PESSLER PHYSICA Planzeiger Q	R RECTA-KERN RICHER RICHTBUSSOLE Richtkreis ROSPINI ROSSIGNOL ROST, R. & A	S SALMOIRAGHI SANGUET SCHUBERT & VIALON SCHMALCALDER SECRETAN Sitometer S-L (Société des Lunetiers) SLOM SPENCER BROWNING & RUST SPRENGER SRB A ŠTYS (SRB & STYS) STANLEY STEINHEIL STEWARD STOPPANI STREET STUDER	T Theodolit TOPOCHAIX TROUGHTON U U.S.G.S.
V VEB Geophysikalischer    Gerätebau Brieselang VERSCHOYLE VOIGTLÄNDER	W WICHMANN WILD WILKIE Winkelkopf / -trommel WINTERER	X - Y XBK - Tschechoslowakei Deutschland - Unbekannt Frankreich - unbekannt	Z ZEISS ZMI

---

SEITENANFANG

- A -

ABNEY LEVEL

Dieses System wird Abney level genannt. Es wurde von Sir William de Wiveleslie Abney (24. Juli 1843 - 3. Dez. 1920) entwickelt und ist in der angelsächsischen Welt sehr beliebt. Sir Abney war ein englischer Astronom und Chemiker, der vor allem für seine bahnbrechenden Arbeiten auf dem Gebiet der Farbfotographie bekannt ist. Sir Abney erfand dieses Instrument, als er bei der School of Military Engineering in Chatham, (England) in der 1870er J. beschäftigt war. Es wird von W. & L. E. Gurley (*) als eine englische Weiterentwicklung des Locke hand levels beschrieben, wobei anzumerken ist, dass es die Höhenwinkelwerte angibt und für Neigungen geteilt ist, nämlich 1:2, 2:1 usw. Da das Hauptstück quadratisch ist, kann es gegen jede ebene Fläche angedrückt gehalten werden. Der Neigungsmesser ist in Grad geteilt und die Werte können mithilfe eines Nonius mit einer Genauigkeit von fünf Bogenminuten abgelesen werden.
(Quelle: WIKIPEDIA)
Das ursprüngliche Gerät besaß keinen Kompass. Es war lediglich eine Art Sextant zur Messung der vertikalen Winkel an Land ohne Zuhilfenahmen der Sonne. Vor dieser Erfindung verwendete man große und unhandliche oder ungenaue Winkelmesser (Sextanten). Abney entwickelte sein Tascheninstrument um eine Lücke auf dem Markt zu schließen. Es wurde von den Spezialisten sofort angenommen, aber vornehmlich in der Artillerie und dem Hoch- und Tiefbau verwendet. Das Hinzufügen eines Kompasses kam viel später. Es ist zwar nicht nachgewiesen, aber vieles spricht dafür, dass dies F. Barker zu verdanken ist.

* W. & L. E. Gurley, A Manual of the Principal Instruments Used in American Engineering and Surveying, Troy, N. Y., 1893, p. 228.

Abney level der Marke F. BARKER & Son Die Messung eines Höhenwinkels erfolgt durch Multiplikation der TAN (tangent)-Zahl des Winkels (ablesbar in einer Tabelle) mit der Entfernung zum Ziel (in Metern). (Zum Vergrößern, Bilder anklicken) Alle Fotos www.TRADEMARKLONDON.com

Prismenkompass mit Singer-Muster. Kompassrose auf Pappe mit grüner (Leucht?)-Farbe. Feststehendes Prisma und Visierfaden im Klappdiopter. Die Kompassrose wird beim Falten des Diopters festgestellt. Eine zusätzliche Bremse ermöglicht ein schnelleres Ablesen.

Datenblatt - Abmessungen (L x H): 125 x 55 mm - Kompassdurchmesser: 38 mm - Teilung: 360 Grad. BARKER-Katalog 1909

AINSWORTH & SONS

Steckbrief: William (Wm) A. & S. war ein US-Instrumenten-Hersteller, der als erster den BRUNTON-Kompass (s.u.) sowie den Linsenkompass M-1938 produzierte (komplettes Porträt in engl. Spr. HIER).

SEITENANFANG

ASKANIA

PROFILE - ASKANIA is a German manufacturer (more information HERE).
See also BAMBERG in the section AERONAUTICAL Compasses and also ASKANIA in MARCHING and WRIST compasses.

(Click for detail view of dial)

The AskAniA logo and the manufacturer's name

Technical Data - Diameter:  4-3/4in / 120 mm - Weight:  gr - Divisions: 360 degrees clockwise Period: 1921-1938

- B -

B-2 (Б-2 auf Russisch)

Steckbrief: Russischer Kompass (Es liegen keine Infos vor - Ihre Hilfe ist gefragt).

Die drei Buchstaben "3Mu" sind höchstwahrscheinlich die kursive Version der Großbuchstaben ЗMИ (d.h. ZMI, vielleicht für Завод механических инструментов / zawod mechanitscheskikh instrumentow - Werk für mechanische Geräte).

(Foto Jaypee - Privatsammlg.)

Datenblatt - Abmessungen : ... x ... x ... mm - Gewicht: ... g - Teilung: 360 Grad, linksdrehend, nur die Himmelsrichtungen Nord h (C, sewer) und Süd (Ю, jug) sind angegeben -

BAKER Charles

Steckbrief: Bedeutender britischer Hersteller von Mikroskopen und anderen Instrumenten im 19. Jh. Die Anschrift war 244, High Holborn, London (1851-1909). Einige Instrumente wurden bei Fr. Barker & Son bezogen (s.u.). Foto rechts.: Schmalkalder-Typ Instrument, vermutl. von Barker hergestellt.
Anm.: Man bemerke die feine Zeichnung der asymetrischen Lilie bei Nord (Foto TML - zum Vergrößern, Bild anklicken)

SEITENANFANG

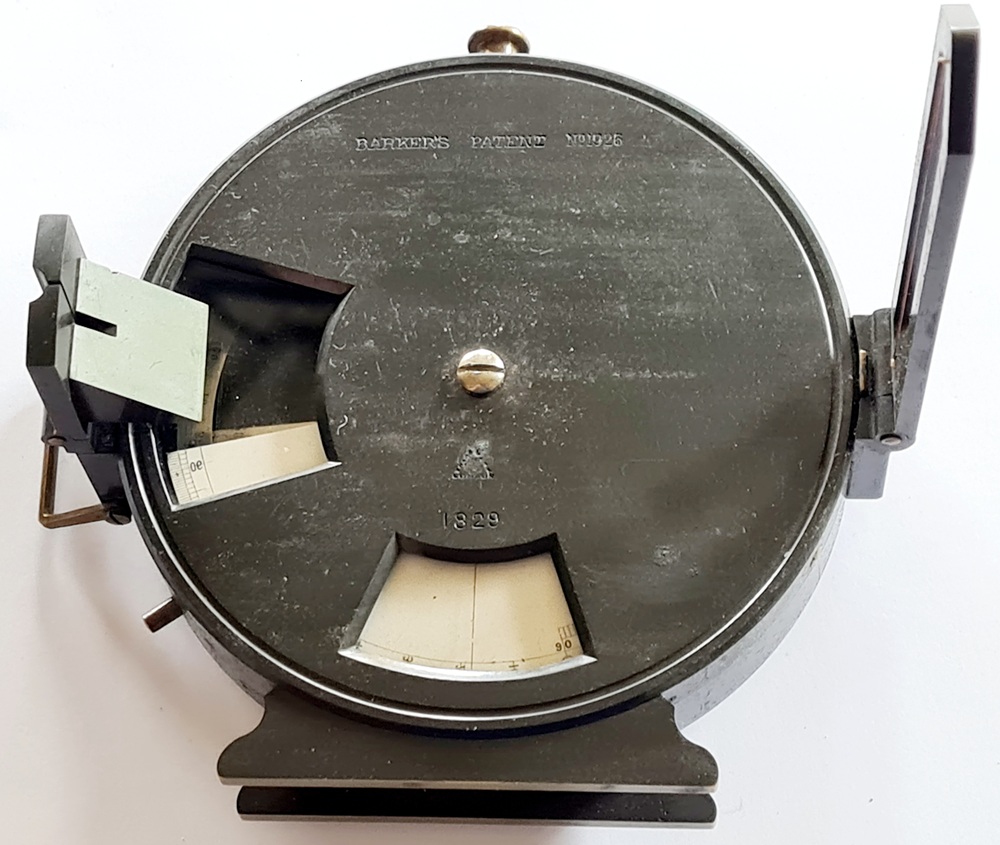

BARKER (Francis BARKER & Son)

Steckbrief: ehemaliges britisches Unternehmen (für mehr Informationen HIER klicken und in unseren LINKS).
Baker hat zunächst Kompasse nach Schmalcalders Patent gebaut (grüne Scheibe aus Pappe). Die nächste Entwicklung bestand aus einer ausgestanzten Aluminiumscheibe.
Weitere Beispiele von Kompassen, die F. BARKER im eigenen Namen oder für andere Verkäufer hergestellt hat:
- BAKER (oben)
- BROWN (weiter unten),
- Lawes Rabjohns Ltd,
- ABNEY level (weiter oben).
(s. a. MARSCH-, ARMBAND-, TASCHEN-, FLUCHTHILFE- und MARINEKOMPASSE).

Schmalcalder-Typ mit Prisma, Diopter, Spiegel und Filtern. Spätes 19 Jh. (Zum Vergrößern, Bilder anklicken)	Links: Barker-Katalog 1909 Rechts: Einfaches Modell ohne Filter (Foto S. Majatowski)
Artillerie-Kompass FB2104 (frühe 1980er Jahre)	Moderne Version der Firma Pyser-SGI, Nachfolger von F. Barker & Son

SEITENANFANG

BERGET

Steckbrief: Französischer Erfinder (keine Information verfügbar) eines Prismenkompasstyps mit Haltegriff.
Beschreibung und Beispiele: s. MORIN und HOULLIOT.

BK-20 (БK-20 auf Russisch)

Steckbrief: Russischer Kompass (Es liegen keine Infos vor - Ihre Hilfe ist gefragt).

Zum Vergrößern, Bilder anklicken Fotos D. Matiasch

Datenblatt - Abmessungen (Transportkasten): ... x ... x ... mm - Kompassdurchm.: mm - Teilung: 4 x 90° - Zum Transportkasten gehört ein weißer Tragriemen (nicht abgebildet)

BLOCH

Steckbrief : S. Bloch war ein straßburger "Optisches Institut". Die Geschäftsanschrift im Telefonbuch für das Jahr 1905 war Meisengasse 11 Weitere Eintragungen: Inh.: Henri Schuhl. Prok. : Ehefrau Eugénie geb. Bloch (Tochter von S.?) und Emile Schuhl (ihr Sohn?). Wohn.: Meisengasse 24.

Obwohl an der Rückseite signiert, dürfte dieser Kompass von FENNEL oder VOIGTLÄNDER hergestellt worden sein, da es die für diese Hersteller typische Form des Neigungsmesserzeigers aufweist. Straßburg war von 1871 bis 1918 Teil des deutschen Reichs und unter deutscher Verwaltung.

Gravur auf der Rückseite: S. Bloch - Strassburg i/E Von 1870 bis zum Ende des 1.  Weltkriegs war Elsaß Teil des deutschen Reiches. Die Abkürzung i/E bedeutet im Elsass: .

Im Deckel: Die handschriftlich angegebene Missweisung gilt für Straßburg 1914. Der Wert für 1913 ist darunter noch sichtbar. Ein weiterer Kompass (Nr. 317) ist bekannt, in dessen Deckel die entsprechenden Werte für Cüstrin (heute Kostrzyn nad Odrą in Polen) stehen. (Zum Vergrößern, Bilder anklicken)

Datenblatt - Durchmesser: 68 mm - Höhe (Diopter aufgerichtet): 48 mm - Gewicht (ohne Deckel): 175 g - Serien-Nr.: 102

SEITENANFANG

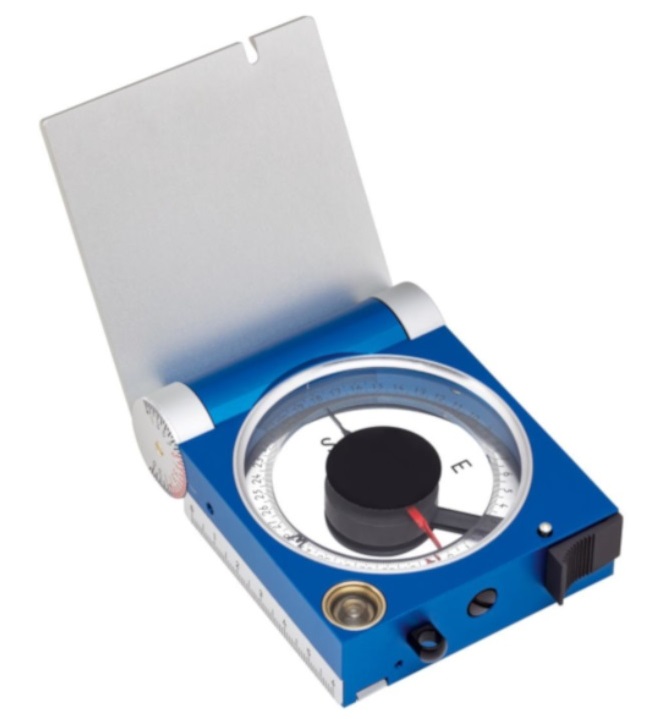

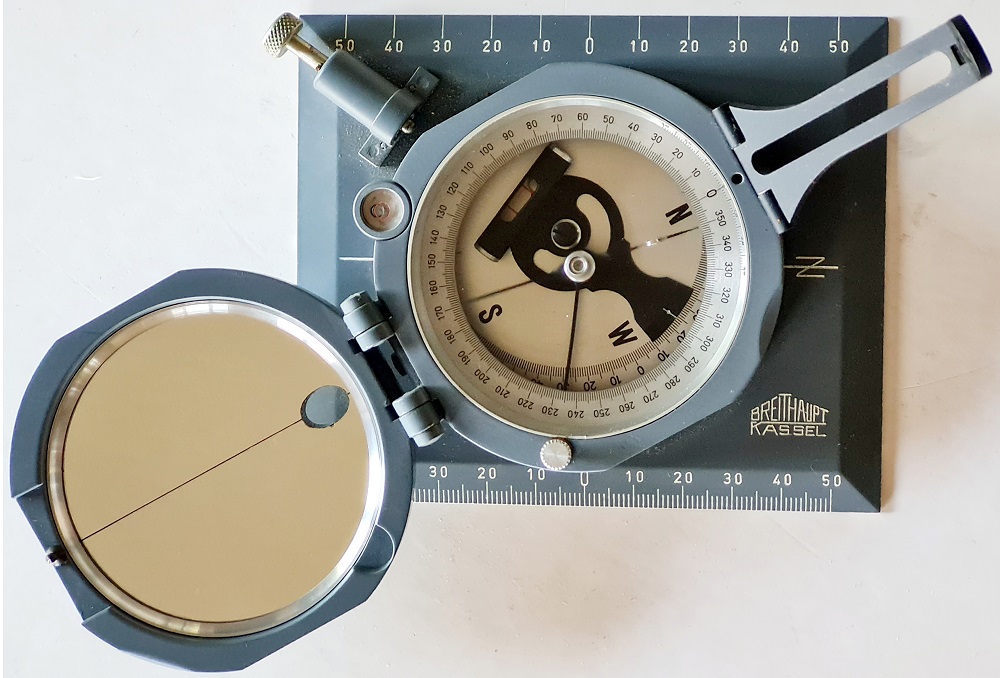

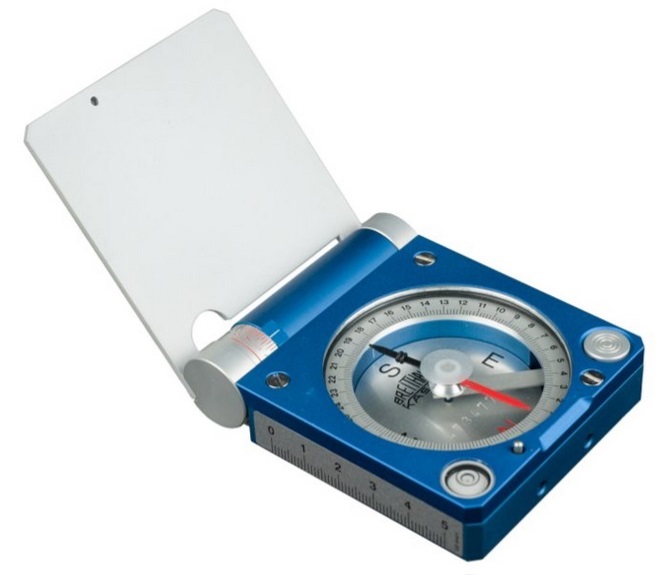

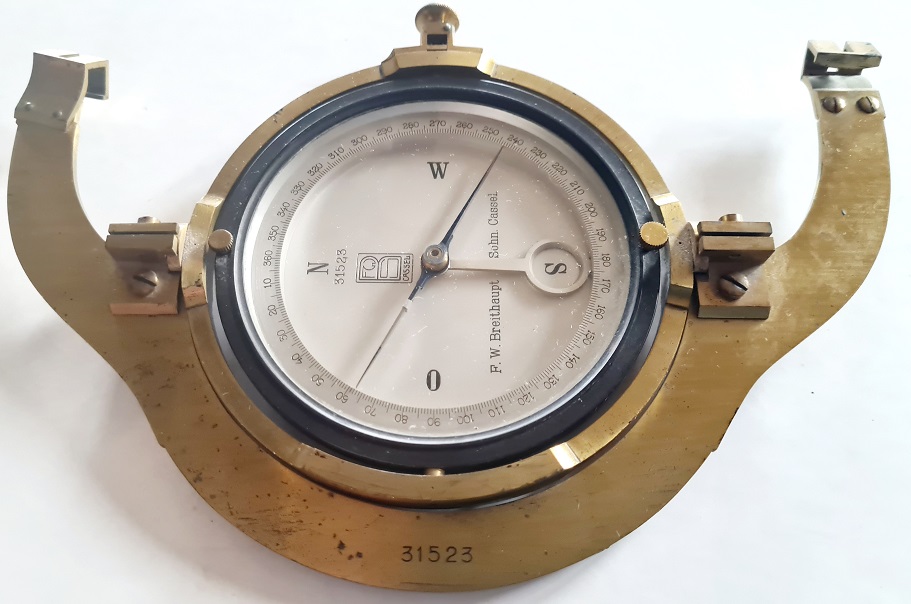

BREITHAUPT

Steckbrief: F. W. Breithaupt & Sohn (Kassel) ist ein deutsches Unternehmen (für mehr Informationen HIER klicken).
Alle Breithaupt-Modellbezeichnungen beginnen mit den Buchstaben "CO"  (Abkürzung von COmpass), aber der Sinn ist nicht bei allen eindeutig.

S. a. Marschkompasse.

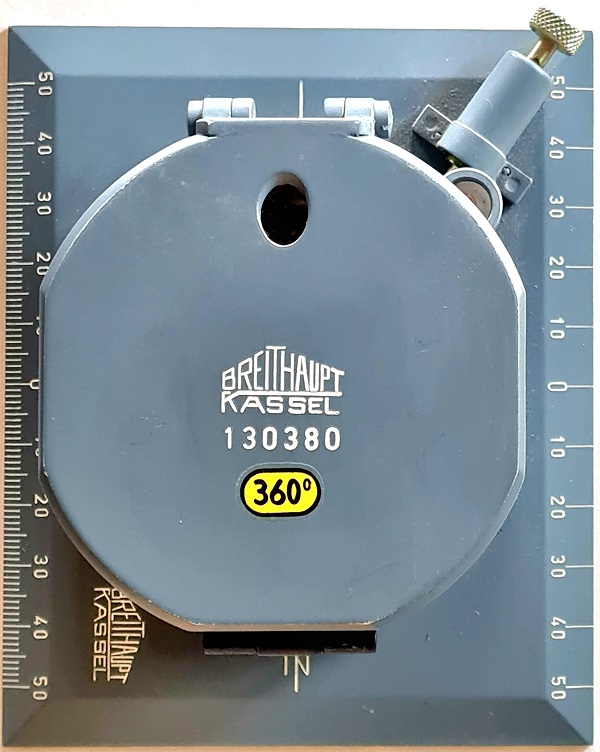

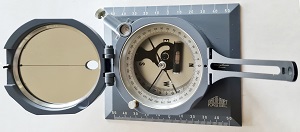

(Zum Vergrößern, Bilder anklicken)	Modell COVIS (..Visier ?) (Unten: Katalog 1954, Nr. 331) Das Zifferblatt (s. Bild links vergrößert) weist ein altes Firmenlogo auf  (1930er Jahre?): die Buchstaben "F.W.B.S." in einer Kartusche.	Datenblatt - Abmessungen: 100 x 85 x 18 mm - Gewicht: ca. 400 g - Teilung: 360 Grad linksdrehend. - Pendel-Neigungsmesser: Arretierung mittels Schieber - Serien-Nr. 38926 - Lackierung: Bronze-metallisch (xy-Armee?) Anm. Dieses ältere Modell hat eine andere Nadelarretierung als auf dem späteren Katalog-Bild.
Modell COHEN (Konzept von Dr. HENKE - zitiert nach dem Katalog von 1954, Nr. 350) (Zum Vergrößern, Bild anklicken)	Die beiden Hälften des voll aufgeklappten Gehäuses rasten ein. Die beiden Haken ermöglichen das Anpeilen eines Ziels wie über Korn und Kimme einer Schusswaffe.	Datenblatt - Abmessungen: 80 x 70 x 25 mm - Gewicht: 300 g - Teilung: 360 Grad, linksdrehend - Farbe: dunkel Feldgrau, Wehrmacht ? - Serien-Nr.: 62231 - Pendel-Neigungsmesser: ohne Arretierung. - Libelle im Deckel Die pfeilförmige Magnetnadel war im 1954 Katalog bereits durch eine schlichte Nadel ersetzt worden. Dem U.S. Forestry compass sehr ähliches System (s. LIETZ)
Ähnliches Modell (Name?) mit Gefällmesser (Zum Vergrößern, Bilder anklicken)	Seitenansicht: der Gefällmesser ist seitlich an aufgesetzten Platten angebracht.	Datenblatt - Abmessungen (aufgeklappt): 190 x 70 mm - Höhe (geschlossen): 33 mm Gefällmesser: 2 x 90 Grad - Gewicht: 330 g - Teilung: 360°, linksdrehend - Farbe: hellgrau - Serien-Nr.: 94917 - Pendel-Neigungsmesser: ohne Arretierung. - Lebellen: je eine auf jeder Hälfte

SEITENANFANG

BROWN

Steckbrief: Geometerkompass, signiert von J. BROWN, 76 St. Vincent Street - GLASGOW. (Es liegen keine weiteren Informationen vor).

Die Skala des Neigungsmessers ist in Zoll pro Yard.

In Wirklichkeit von F. BARKER & Son hergestellt und nur von BROWN verkauft. Siehe Modell Nr. 3104 im BARKER-Katalog (1919)

Datenblatt - Durchmesser: 67 mm - Höhe (Dioptergriff aufgerichtet): 45 mm - Gewicht: 155 g Es gab verschiedene Versionen: - Skalen in metrischen oder englischen (Zoll/Yard) Maßeinheiten

SEITENANFANG

BRUNTON

D. W. BRUNTON war der Erfinder des nach ihm benannten POCKET TRANSIT COMPASS. Es wurde ursprünglich von der Fa. Ainsworth und später auch von anderen Herstellern wie Dietzgen und Keuffel & Esser produziert. S.a. DQL-8 / DQY-1.
(siehe unter LINKS die Internet-Adresse einer umfangreichen Studie in englischer Sprache)

(Zum Vergrößern, Bilder anklicken)

BRUNTON POCKET TRANSIT Datenblatt - Gehäuse: Aluminium - Teilung: vier Quadrante - Abmessungen: 75 x 70 x 30 mm - Gewicht: 235 g IMITATIONEN Es gibt Imitationen aus Kupfer (s. Bild unten und VERSCHIEDENES / Imitationen). Sie werden unter dem Namen BRINTON oder BRONTON vertrieben und können auf keinen Fall als Messintrumente eingesetzt werden und dienen nur Dekorationszwecken.

Detailansichten: Bild anklicken	BRUNTON - US ARMY Einfaches Modell ohne Neigungsmesser und Libellen Datenblatt SN: 588 (ca. 1920-1930) - Teilung: 6400 Strich rechtsdrehend - Abmessungen: 75 x 70 x 25 mm - Gewicht: 240 g
	BRUNTON M2 - US ARMY Datenblatt - Gehäuse: Aluminium - Teilung: 6400 Strich, linksdrehend - Abmessungen: 75 x 70 x 30 mm - Gewicht: 230 g HINWEIS: beschädigte Spiegel können ausgetauscht werden. Fragen Sie uns!

SEITENANFANG

B Sch-1 (БШ-1 auf Russisch)

Steckbrief: Russischer Kompass (Es liegen leider keine Daten vor - Ihre Hilfe ist gefragt).

(Foto Jaypee - Privatsammlg.)

Datenblatt - Ambessungen : ... x ... x ... mm - Gewicht: g - Teilung: ... -

SEITENANFANG

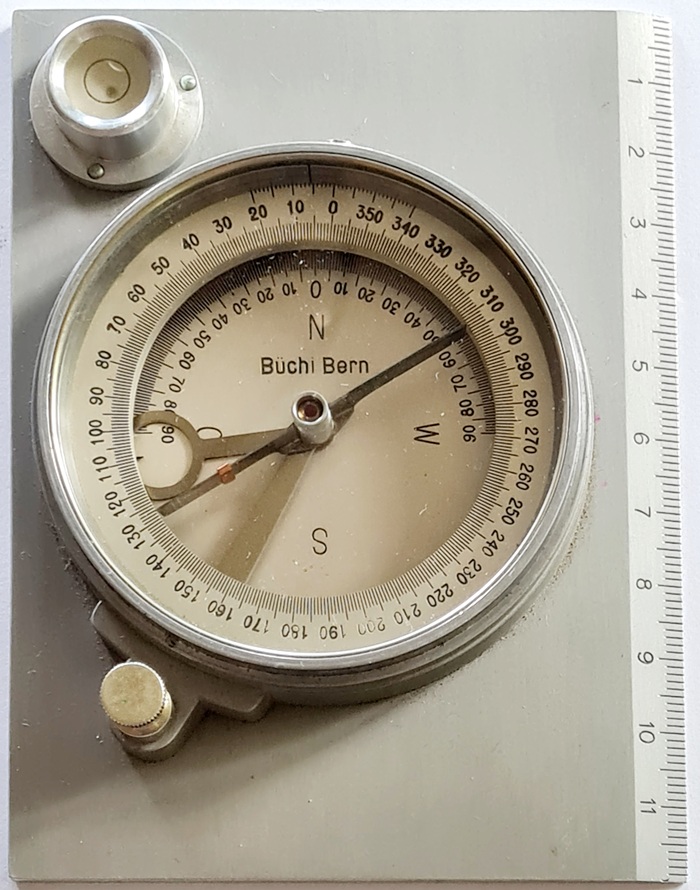

BÜCHI

Steckbrief: Schweizerisches Unternehmen mit Sitz in Bern. (Siehe auch in der Kategorie Marschkompasse). Die Firma Büchi Optik wurde 1871 durch Friedrich Büchi gegründet.
Es sind leider keine präzisen historischen Daten über dieses Unternehmen verfügbar - Das Internet-Kompassmuseum würde eine Zusammenarbeit mit der Fa. BÜCHI begrüßen. Insbesondere sind wir an Bedienungsanweisungen und an Informationen über den Kundenkreis interessiert.
Auf diesem Kompass steht: "Pat. NIEDERMANN". Gemeint ist Albert Niedermann, der sich dieses System am 20. Januar 1929 in der Schweiz patentieren ließ. Das Museum besitzt eine Ausfertigung der französischen Version davon (Nr. 728.940 vom 20 Dezember 1931). Büchis Name war damals: "E. F. BÜCHI, Sons, Optische Werkstätte, Spitalgasse 18 - Berne".
Dieses Patent ist insofern interessant, weil es einen nach unten um 45 Grad geneigten Spiegel zeigt. Dieses System wurde zehn Jahre später von RECTA und nach dem 2. Weltkrieg von WILKIE wiederverwendet.

Modell BÜCHI II (vgl. mit dem BÜCHI I, Kat. Marschkompasse) Eine kleine Vorrichtung (zwei Stifte) ermöglichte die Messung von Neigungswinkeln (Skala oben - siehe auch Datenblatt)

Datenblatt: - Abmessungen: 94 x 65 x 20 - Gewicht: 190 g - Doppelte Neigungsskala an der Seitenkante des braunen Bakelit-Teils: 0-110% (positiv und negativ) - 1:50.000 Maßstab = 8 km GEBRAUCHSANWEISUNG erhältlich Abb. 1 auf Bl. 3 des NIEDERMANN Patents 199512

SITOMETER

(Siehe auch SITOMETER)

SITOMETER (E. F. Büchi Bern) (Zum Vergrößern, Bilder anklicken) FUNKTION: Beim Drücken auf den Schieber (neben der Lederschlaufe) wird der Metallstreifen (quer über der Kompassrose, Bild Mitte) zur Seite geschoben.	(Funktion - Forts.) Dadurch wird ein Teil der Kompassskala sichtbar (Skizze rechts) sowie eine doppelte Skala, die von rechts nach links zwei Abschnitte eines Lineals zeigt: 0-8 oben und 24-32 Strich unten.	Die Subtraktionsscheibe: sie dient zum mechanischen Ausrechnen der Differenzen zwischen zwei Azimuten	Datenblatt - Abmessungen: 60 x 49 x 29 mm - Gewicht: 140 g - Teilung: 2x 3200 Strich - Schutzgitter: abklappbar Handbuch liegt vor (siehe nächste Bilderrreihe). Ledertasche
SITOMETER (BÜCHI BERN) (Zum Vergrößern, Bilder anklicken) Lineal: 0-8 oben und 56-64 Strich unten.			Datenblatt - Abmessungen: 60 x 49 x 29 mm - Gewicht: 110 g - Teilung: 6400 Strich Handbuch in deutscher Sprache verfügbar Original patent (1930) mit externen Libelle und Visier

SEITENANFANG

BUNDESWEHR

(Provisorische Klassifizierung)
Hersteller: Fa. Steinheil aus Ismaning (lesen Sie die komplette Geschichte in Wikipedia).
Verwendung: Aufsatzbussole für Richtkreise und Theodolite

Siehe auch Marschkompasstypen, die in der Bundeswehr seit Ihrer Gründung (1956) bis heute Verwendung fanden:
- ASKANIA, BÉZARD, BREITHAUPT, BUSCH usw.

(Zum Vergrößern, Bilder anklicken)

(Fotos D. Matiasch)

Datenblatt - Abmessungen: 90 x 80 x 18 mm - Teilkreisdurchmesser: 49 mm - Gewicht: 187 g. - Nadellagerung: freischwingend - Kreisteilung: 6400, linksläufig - Deklinationskorrektur: nur rechnerisch möglich - Herstelljahr: 01/1986 - Versorgungsnummer:1290-12-127-1145 - Werkstoff:Aluminium

SEITENANFANG

BURNIER

Steckbrief: Burnier war ein französischer Artillerie-Hauptmann (Capitaine). Er erfand 1832 zwei Instrumente: einen Kompass und ein Sitometer, der u.a. in der französischen Armee verwendung fand. Eine genaue Beschreibung befindet sich im Bulletin de la Société d'encouragement pour l'industrie nationale (Ausg. 1833, Kopie auf Wunsch erhältlich).
Der Kompass wurde gepriesen als praktischer (weil kleiner) und günstiger (halb so teuer) als Henry Katers System (in den französischen Unterlagen oft flasch "Katter" geschrieben) in Schmalcalders verbesserten Version. Er bestand aus einem durch eine Magnetnadel angetriebenen Zylinder mit seitlichem Teilkreis, welcher durch ein Vergrößerungsglas (3fach) betrachtet wurde. Das Anpeilen erfolgte mittels eines Klappbügels, mit dem ein Pferdehaar gespannt wurde. Das Sitometer funktionierte nach dem selben Prinzip bezüglich des Kompasses, wies aber einen Zeiger-Hebel auf, der horizontal blieb, wenn das Instrument geneigt wurde. Der Wert der Höhenwinkel wurde durch die Lage des Zeigers in Bezug auf eine senkrecht angebrachte, abgerundete Skala angezeigt (s. Detailzeichnung).
Das weiterentwickelte Instrument erscheint im Katalog der Fa. Secrétan-Lerebours aus dem Jahr 1853 (Abb.: HIER klicken). Es wurde bis in die 1930er Jahre gebaut. Das nachstehend ausgestellte Modell scheint die modernste Version zu sein.

Katalog-Modell Nr. 36173 (Zum Vergrößern, Bilder anklicken)

Anvisieren über die beiden Aufklappbaren Visierhilfen und Messung mittels der Skalen (s. rechts) durch die Optik Wenn die Visierhilfen zurückgeklappt sind, ist das Pferdehaar in der Nut zw. den Beschlägen geschützt.

Datenblatt - Abmessungen: 75 x 50 mm - Gewicht: 270 g - Visierschlitz und Fadenträger gepaart  (Nr. 17) - Doppelte Anzeige: ein Höhenwinkelmesser (n Prozent: 100 = 45°, Foto unten: links) und Kompass in 400 gon (rechts) - In der Deckplatte eingelassen: Fenster zur Beleuchtung beider Skalen - Gehäuse aus lackiertem Messing mit Verriegelung beider Skalen und Bremse der Kompassrose, geflochtener Lederschlaufe, Stativanpasshalterung mit Kniegelenk.

SEITENANFANG

BUSCH

Steckbrief: ehemaliges deutsches Unternehmen (mehr Informationen HIER).
(siehe auch Marschkompasse)

Bild links: KOMPASS, ca. 1920-1930 Die einfachere Version des Grubenkompasses, der zusätzlich eine geodätische Teilung (d.h. 400 gon) und einen Pendel für Bergwerke (Neigungsmesser) besaß. Beschreibung gem. BUSCH-Katalog: Kompass in Holzkästchen mit versilberter Kompassrose (70 mm Durchm.), erhöhter Teilkreis mit Gradteilung, Nadel mit Achathütchen. Datenblatt - Abmessungen: 85 x 85 x 26 mm - Gewicht: 160 g - Anlegekante aus Metall - Teilung: 360 Grad

System für einen Kompass mit Visier (Patent Nr. 908918 - angemeldet 1953) Grundlage war das bereits im Jahre 1941 durch die Erfinder Karl Martin und Dr. Helmut Naumann entwickelte System. (zum Vergrößern, Bild anklicken)

Fotos Treodelmarions (Bild oben: anklicken zum vergrößern)

Artillerie-Richtkreis (Zieleinrichtung) Datenblatt Abmesungen: . Höhe: 100 mm . Durchmesser (Kompass): 90 mm - Gewicht: 1170 g - Rohrlibellen: zwei Vgl. mit GOERZ und ZEISS

- C -

CARY

Steckbrief: Cary London, Schmalcalder-Typ-Kompass, Durchm. 62 mm.
Foto Nick Godridge

SEITENANFANG

CASELLA

Steckbrief: Britischer Hersteller (mehr Informationen HIER). S. a. Kategorie Marinekompasse.

ACHTUNG - CASELLA hat niemals den BRUNTON TRANSIT COMPASS gefertigt. Eventuell solchermaßen gekennzeichnete Instrumente sinf Fälschungen.

(Zum vergrößern, Bilder anklicken)	Fotos Michael Curtis	Datenblatt - Abmessungen (Durchm.): 50 mm - Zwei getrennte Feststellvorrichtungen, jeweils für den Kompass und den Neigungsmesser - Neigungsmesser-Funktion: Das Gehäuse ist an einer Seite abgeflacht. - Markierungen: CASELLA LONDON auf dem Deckel. Patent no. 1926 auf dem Neigungsmesser aber no. 1909 auf dem Deckel.
Klinometer-Seite (Zum vergrößern, Bilder anklicken)	Kompass-Seite Fotos Michael Curtis	Richtkreis (altazimuth) aus dem späten 19. Jh. Datenblatt - Durchm.: ca. 6 cm - Dicke: ca. 37 mm - Gewicht: 142 g - Markierungen: L CASELLA LONDON, Pfeil des War Department über dem Buchstaben ‘I’ (Indien) Mit Teleskop, Feststellvorrichtungen für Kompass und Neigungsmesser, Kompassbremse und Blaufilter sowie Anpassgewinde für Stativ. Vgl. mit dem Abney Level

SEITENANFANG

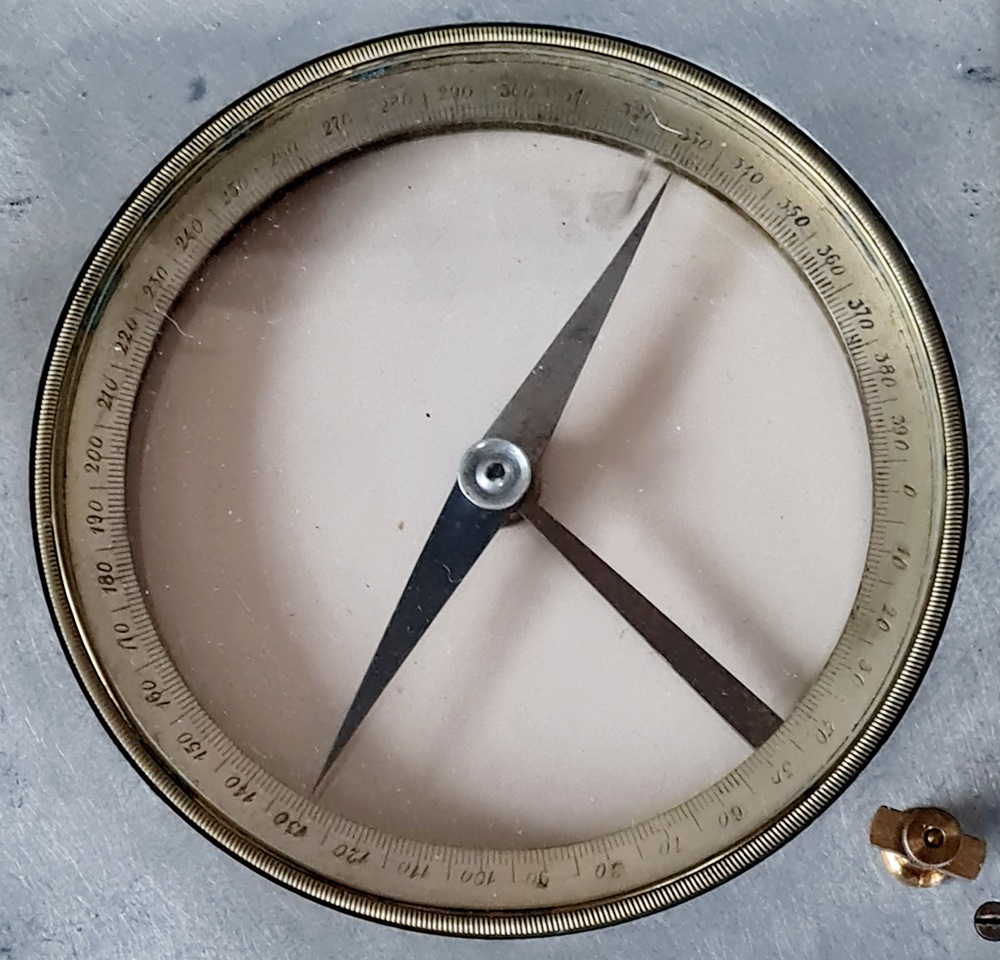

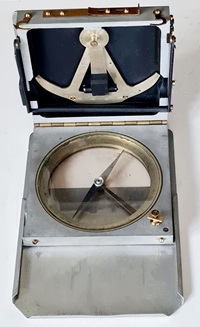

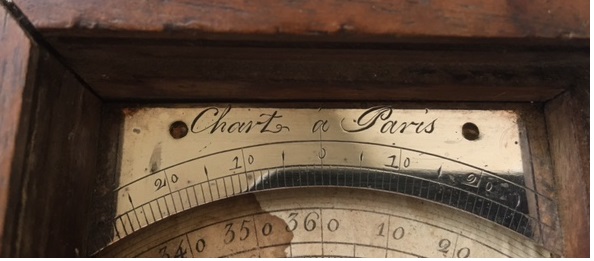

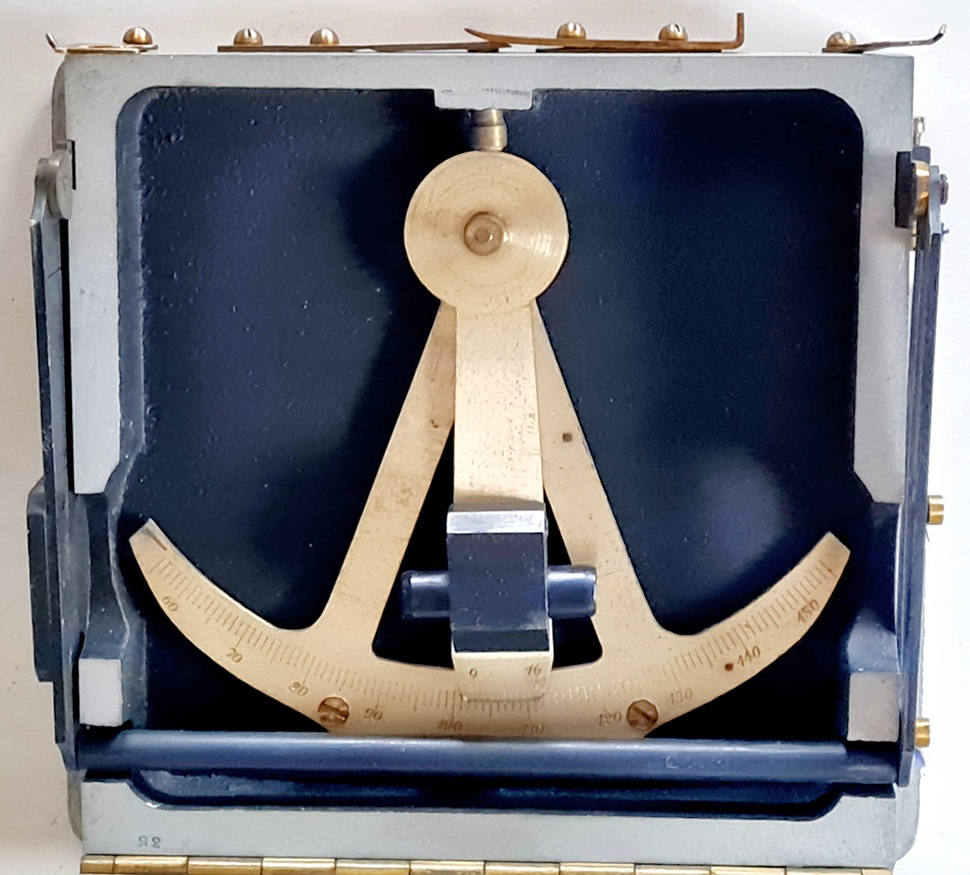

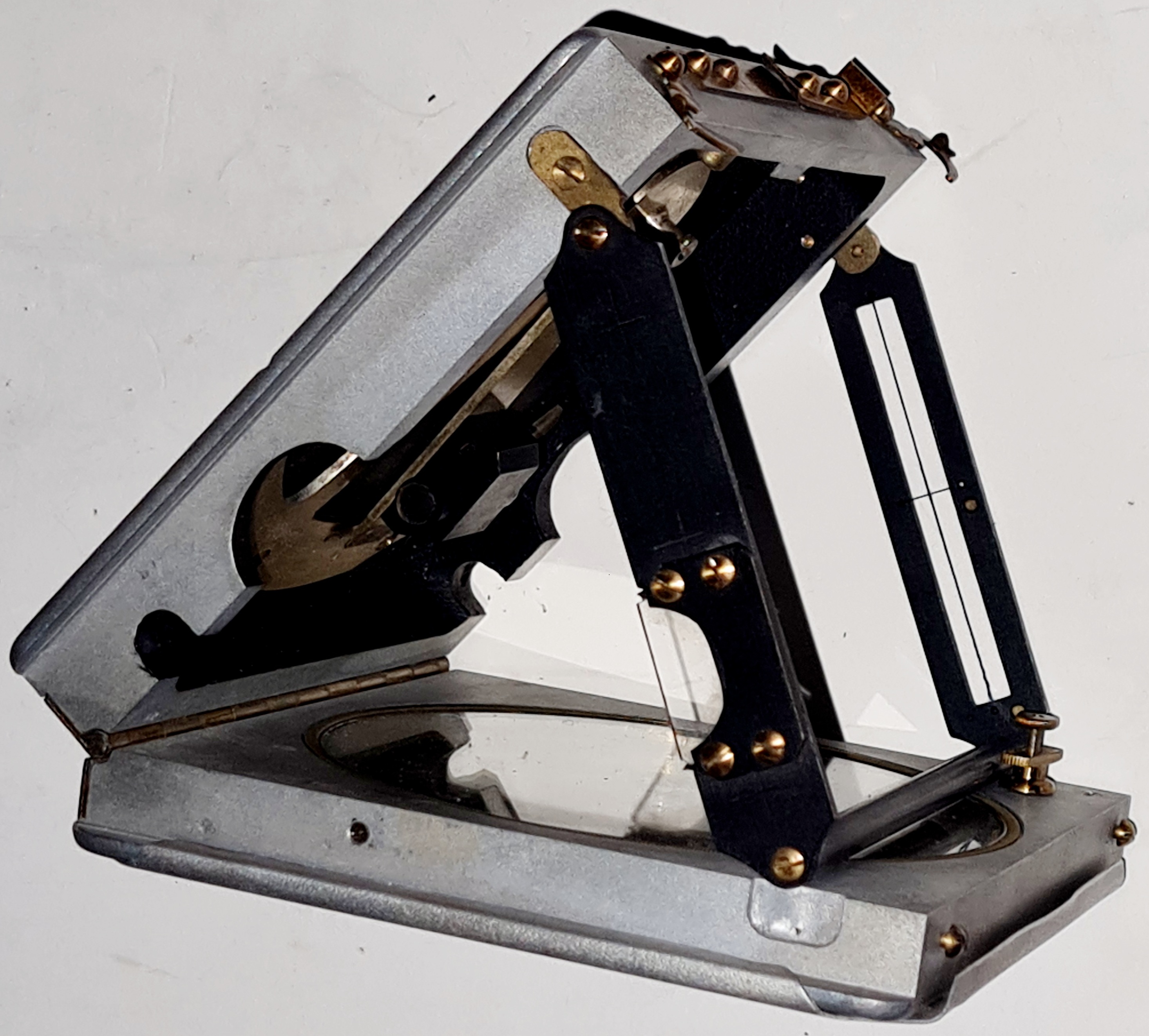

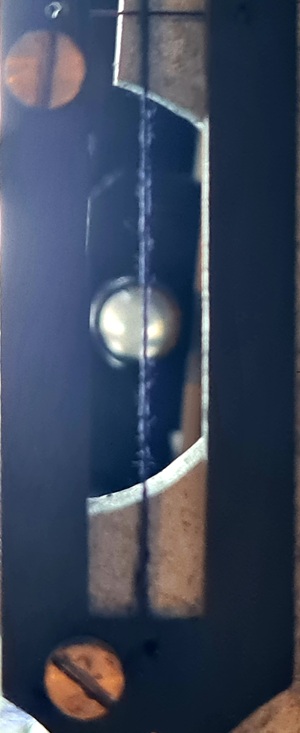

CHAIX (heute TOPOCHAIX)

Steckbrief: CHAIX ist der Name des Firmengründers der französischen Fa. TOPOCHAIX. Nur die älteren Instrumente tragen noch diese Bezeichnung. Kompasstypen für den professionellen Einsatz in der Geologie und der Waldwirtschaft (s. a. Messtisch).
Eine Faksimile-Fotocopie der antiken Gebrauchsanweisung für die Modelle Universelle und Broussarde sowie für das Clisimètre kann bestellt werden (18 S., Französisch und Englisch).

	(Zum Vergrößern, Bilder anklicken)	PROTOTYP Datenblatt - Material: Aluminium - Abmessungen:  x  x  mm - Gewicht:  g - Neigungsmesser: Pendel - Diopter: Plexiglas
Modell BROUSSARDE Rechts: Tragetasche mit Fenster.		Datenblatt: - Abmessungen: 120 x 85 x 25 mm - Gewicht: 310 g - Serien-Nr.: 6639 - Libelle: während der Peilung in einem flexiblem Metallspiegel sichtbar. - Peilsystem: Schlitz (Kimme) über dem mit Rändelschraube feststellbaren Prisma und metallische Spitze (Korn) am anderen Ende des Deckels oder mittels der roten Visierlinie im durchsichtigen Deckel. Anm.: Das Ur-Modell war quadratisch wie das Universelle-Modell (Foto HIER). Die neueren Modelle werden mit einem roten Gehäuse gefertigt (s. u.) (Zum Vergrößern, Bilder anklicken)

	Modell BROUSSARDE mit LASER-POINTER Technische Daten Mit dem Broussarde-Modell identisch, zusätzlich mit Laserpointer für hochpräzise Peilungen.
	Der Prototyp des UNIVERSELLE-Modells: es war ein kleinerer BROUSSARDE mit Dendrometer Technische daten - Abmessungen: .. x .. x .. mm - Gewicht: ... g. (Privat-Sammlung CHAIX)

SEITENANFANG

Bedienungsanweisung des Entfernungsmessdiopters Es sind zwei Skalen eingraviert: links stadimetrisch (topografische Vermessung ?) und rechts in Strich. Das Diopter muss hierfür in 50 cm Abstand vom Auge gehalten werden (hierfür die Schnur um den Hals legen). Benötigt wir eine Messlatte mit zwei Marken mit 2 m Abstand.   50 c/m de l'oeil = 50 cm Abstand vom Auge Rechts: Messung des Durchmessers eines Baumstammes mit Hilfe der Strich-Skala

Ansicht der Kompassrose durch das Prisma: (Zum Vergrößern, Bilder anklicken)

Modell UNIVERSELLE (ca. 1970-80) Hersteller: Lecomte et Déglise Constructeurs Datenblatt - Gehäuse: Aluminium - Abmessungen: 100 x 90 x 36 mm - Durchmesser der Kompassrose: 64 mm - Serien-Nr.: 1892 - Gewicht: 550 gr - Die Peilung erfolgt entweder von oben durch das Vergrößerungsglas auf dem Abdeckglas oder durch das umklappbare Prisma. - Clinometer/Dendrometer-Entriegelung: kleiner Druckknopf an der Ruckseite unter der vertikalen Strich-Skala. - Clinometer-Teilung: obere Hälfte in Gon, untere Hälfte in Grad. - Das Dendrometer (Gerät zum Messen der Höhe und Stärke stehender Bäume) hat zwei Skalen: 20 m (0-40) et 30 m (0-60) - Kompassteilung: 360 °

SEITENANFANG

(Zum Vergrößern, Bilder anklicken)	Neigungsmesser mit frei umlaufender Kugel (doppelte Skala: Gon und Grad)	Modell RECONNAISSANCE Datenblatt - Abmessungen: 85 x 85 x 30 mm - Gewicht: 170 g - Stoßfestes Gummigehäuse - Der umklappbare Tragegriff ist auch ein Lineal (50 mm) Dieses Exponat wurde dem Internet-Kompassmuseum von der firma TOPOCHAIX freundlicherweise überlassen.
	(Zum Vergrößern, Bilder anklicken)	Theodolit Datenblatt - Abmessungen: . Basis: 950 x 100 mm . Höhe, Fernrohr: 130 mm - Fernrohrlänge: 130 mm - Fertigngsperiode: ca. 1960er J. - Fadenkreuz, sphärische Libelle (in einem Spiegel sichtbar), Ablesen des Kompasses durch ein Prisma, zyl. Kreuzkopf - Neigungsmesser: in eine Halterung neben dem Fernrohr

SEITENANFANG

CHARVOZ

Steckbrief: Dieser Kompass ist identisch mit einem Instrument, das in einem LIETZ-Katalog escheint. Über dem "S" von Süd kann man das Wort "JAPAN" lesen.  Wir vermuten, dass LIETZ nach dessen Übernahme durch Sokkia im Japan fertigen ließ.
Charvoz bzw. Charvoz-Carsen Corp war ein bedeutendes Unternehmen auf dem Gebiet des Zeichenmaterialbedarfs in den USA. Es hatte sogar einen eigenen Bereich für Topographie (genannt THS) deren Instrumente sämtlich in Japan hergestellt wurden.

Datenblatt - Abmessungen: 125 mm Seitenlänge - Teilung: jeweils 4 x 90° am inneren Teilkreis und an der Lünette - Neigungsmesser: +/- 90° - Teilung der Anlegekanten . einfach, in Zoll: 4 1/2 . doppelt, in Zoll mit Dezimalteilung: 0 - 4,50 und  4,50 - 90. (Foto Matt Reed - zum Vergrößern, Bild anklicken)

Sokkia-Lietz-Katalog

SEITENANFANG

CHINA

Steckbrief - Chinesisches Unternehmen (Union Instrument Factory).
(Dem Internet-Kompassmuseum liegen leider keine präzisen Daten über dieses Unternehmen. Ihre Hilfe ist gefragt.
Die Fa. Union Instrument möchte sich bitte mit dem Kompassmuseum in Verbindung setzen.)

Der Text im quadratischen Fenster lautet wir folgt:
- Präzisionsklinometer aus Aluminium
- Peking
- Gemeinschaftsunternehmen von Staat und Privatperson
- Union Instrument Fabrik
(Übersetzung: Jen-Wen Chang)

(Bild der Ledertasche: bitte HIER klicken)

Miniokular und Verriegelungshebel für Magnetnadel und Klinometer

Bild oben: Fadenkreuz Bild unten: Das Fadenkreuz durch das Miniokular gesehen

Datenblatt - Abmessungen: 150 x 58 x 17 mm - Gewicht: 220 g - Kompassdurchmesser: 40 mm - Rohrlibelle: rote Flüssigkeit - Entriegelung des Klinometers im quadratichen Fenster mittels Drucknopf (über der Libelle) - Verriegelung der Magnetnadel und des Klinometers im runden Fenster mittels Hebel auf der Seite des Miniokulars - Kompass/rundes Klinometer mit doppelter Skala in Grad und Strich - Das Miniokular kann herausgezogen werden (Detail ansicht: Bild anklicken): Moderner japanischer Nachbau (?) von Ginza TZS Tokyo (Foto Alex. Rogutskyi)

DQL-8  /  DQY-1 Nachbau des Brunton pocket transit compasses Hersteller: Harbin Optical Instrument Factory (V.R. China) Weitere aktuelle Produkte: - DQL-4 / DQL-5 / DQL-7 (Weiterentwicklungen von Breithaupts Marschkompass Typ COKIL) - DQL-2A (dem 1970er Modell von FPM ähnlich)

DQL-8 Dises Instr. wurde vermutlich in den frühen 1990er J. gefertigt. Auf neueren Versionen ist die Nadelspitze weiß. Teilung: vier Quadranten Foto Mason Walters - Zum Vergrößern Bilder anklicken

DQY-1 Aktuelle Version - Anm.: Die Libellen befinden sich beiderseits der Nadeldrehachse. Teilung: 360 Grad, linksdrehend Foto HOIF/Jaypee

SEITENANFANG

Clisimètre

Dieses Instrument wurde im MORIN-Katalog (ca. 1930) clisimètre à collimateur (bzw.) niveau-lyre du Colonel Goulier bezeichnet. Es wurde vorzugsweise zusammen mit einem Kompass wie das HUET-System verwendet. Wenn am Ring festgehalten, bewirkt das Gewicht des Pendels, dass die Nullmarke der Anzeige mit der Horizontalen übereinstimmt. Es existierten mehrere Versionen davon:  für allgemeine Landvermessungsarbeiten, militärisches Modell, Alpenvereinsmodell (auch Vallot-Modell genannt) usw.
Bedienungsanweisung: Durch das Okular schauen Winkelwert auf der Höhenwinkelskala ablesen, die optisch neben der Landschaft sichtbar ist,
(Vgl. mit Sitometer)

(Zm Vergrößern ,Bilder anklicken)

Das Okular und eine Fotomontage mit dem mittleren Bereich der Anzeige. Man kann auf einer horizontalen Linie folgendes sehen: 0°/oo, ∞ (unendlich), 0 Gon

Militärische Version - Datenblatt - Abmessungen (gefaltet) : 95 x 50 x 10 mm - Länge (offen): 190 mm - Gewicht: 235 g - Skalen: . links: Winkelwerte 0-400 Strich (nach oben und unten haut) . rechts: Winkelwerte 2x 0-50 Gon (vertikal oder horizontal) . Mitte - zwei Skalen zur Entfernungsmessung: die eine unter Zugrundelegung einer mittleren Mannshöhe von 1,70 m und die andere auf der Basis einer Messlatte von 2 m Länge.

SEITENANFANG

COLLIGNON-HOULLIOT

Steckbrief: Ehem. französisches Unternehmen mit Sitz im Marais-Viertel in Paris (mehr Informationen HIER).
Dieser Hersteller hat viele Instrumente für Verkaufshändler gefertigt aber nicht unter seinem eigenen Namen vertrieben, teilweise die gleichen Modelle wie die Vorgängerfima HOULLIOT. Hier einige Beispiele:

S. a. Armaband- und Taschenkompasse, Marschkompass Modèle 1922, Sonnenuhren.

Vgl. mit HOULLIOTS Vorgängerversion

Unbekannte Verwendung

SEITENANFANG

CRC

Steckbrief: Französisches Unternehmen, das auch den Marschkompasstyp Modèle 1922 fertigte.
Das nachstehend gezeigte Instrument ist das sogenannte Modèle 26. Es trägt die Bezeichnung Boussole topographique mit dem Zusatz M.G. (Abk. für Ministère de la Guerre, d.h. französisches Kriegsministerium bis 1948).
S. a. das Modell der Fa. HUET.

(Siehe weitere Fotos unter HUET)

Datenblatt - Abmessungen: 110 x 97 x 30/80 mm (Prisma gefaltet/aufgerichtet) - Gewicht:300 g - Teilung: 400 Gon, rechtsdrehend

SEITENANFANG
