Le cybermusée
COMPASSIPEDIA
possède en propre quelque 100
boussoles de gousset originaires du monde entier
(Amérique,
Chine, Europe etc.) et datant du 18e s.
à aujourd'hui et au moins autant d'autres nous ont
été " transmises " sous forme
de photos par des
collectionneurs attentifs.
 Photos diggerlee |
Instrument
signé Dudley Adams London  (Cliquer sur les photos pour les agrandir) |
Fiche
technique - Dimensions . diamètre boîtier : 49 mm . diamètre boussole : 39 mm . longueur : 70 mm . épaisseur : 15 mm - Poids : 60 g Boussole de type " long neck " |
 (Cliquer sur la photo pour l'agrandir) |
 (Cliquer pour voir plusieurs faces de la boîte) Sur la boîte figurent les noms AIRGUIDE et FEE & STEMWEDEL |
Fiche
technique Boussole à aiguille modèle n° 83 - Diamètre : 50 mm - Epaisseur : 12 mm - Poids : 57 g - Matériau boîtier : aluminium - Marque de peinture au radium sur l'aiguille seulement |
 Photos Peter Ruge - Cliquer dessus pour une vue détaillée. |
Fiche
technique - Diamètre : 70 mm La rose des vents très largement ajourée est mue par deux aimants en forme de lamelles chacun repérés par la lettre N au nord. Cette solution technique permet de réduire l'inertie due à la masse de la rose à déplacer et une plus grande stabilité de positionnement. Normalement, seuls les gros compas de navires ou d'aéronefs sont équipés de plusieurs aimants. |
 Page de couverture du catalogue de l'année 1926 |
 Fiche technique - Diamètre : 35 mm - Epaisseur : 12 mm - Poids : 65 g |
 Ce
dessin en noir et
blanc est appelé SINGER.
Le
logo (FBS) est imprimé dans la lyre sur le
cadran, le S tourné vers la gauche, cet instrument ayant
été réalisé
après la mort de F. BARKER.
(Photo Jaypee - Coll. priv.) |
 |
 Cette
boussole
possède une rose des vents sur pivot et un
dispositif permettant de rendre
les marquages lumineux la
nuit (...) en faisant brûler un demi-pouce de ruban de
magnésium dans le couvercle face au cadran
(voir
vue agrandie) tout comme la réf. catalogue 3012, photo de
dr., mais le même design que la réf. 3000 (photo
de gauche) qui possède une aiguille.
Fiche technique - Diamètre : 45 mm - Epaisseur : 15 mm - Poids : 73 g |
 Le dessin de ces roses représente différentes versions du dessin dit R.G.S. (voir plus bas) (Gravures extraites d'un catalogue BARKER) |
 |
 Photos TML |
 Instrument similaire à celui représenté dans le livre TRADE MARK LONDON (1ère éd. p. 90 - voir LIENS) . Fiche technique - Diamètre : 43 mm - Hauteur : 16 mm |
1905-1920 (Photo TML) Rose flottante type Singer (voir aussi Catalogue). |
1920-1950 (Photo A.Marogna) |

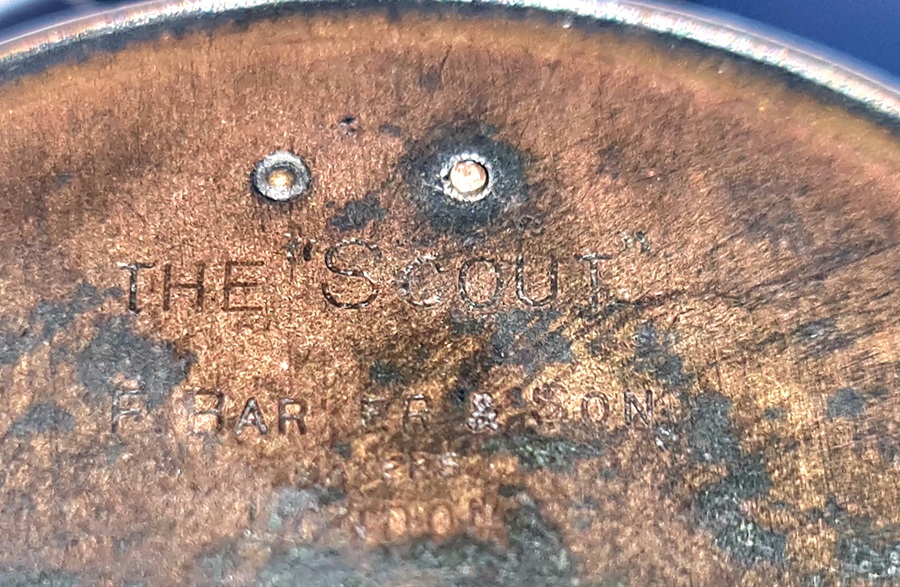

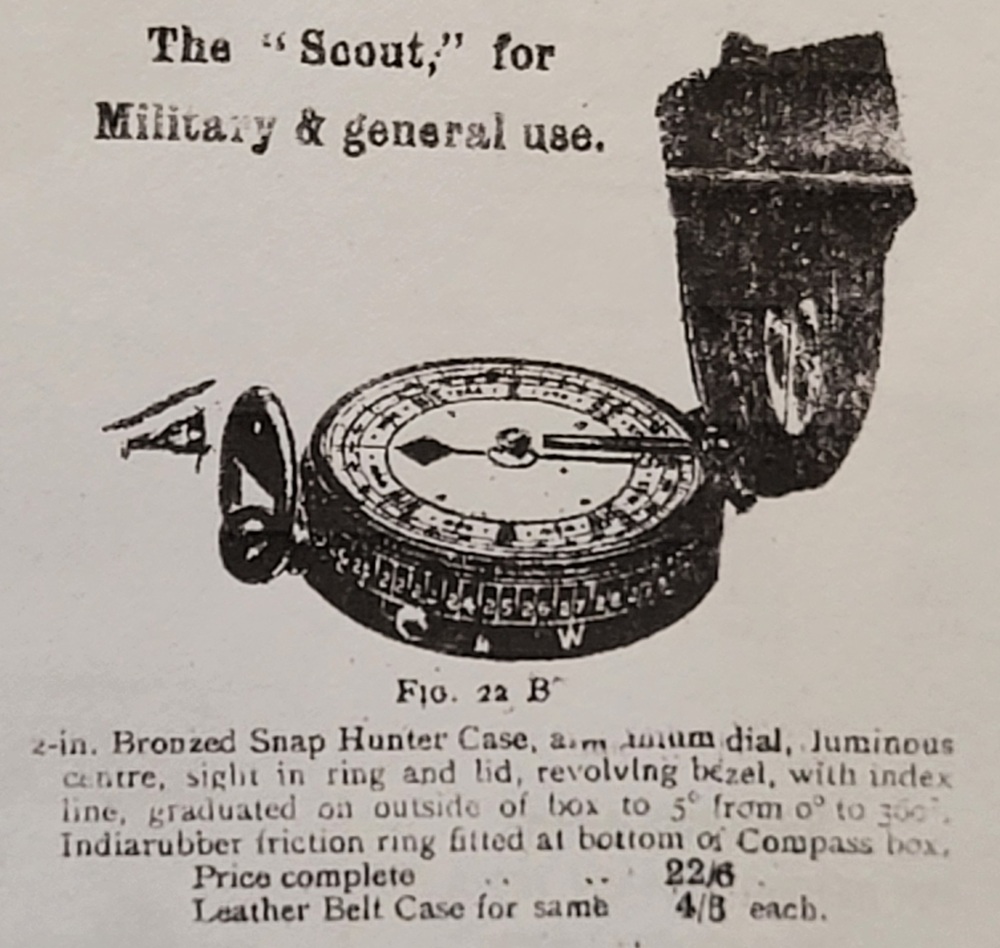

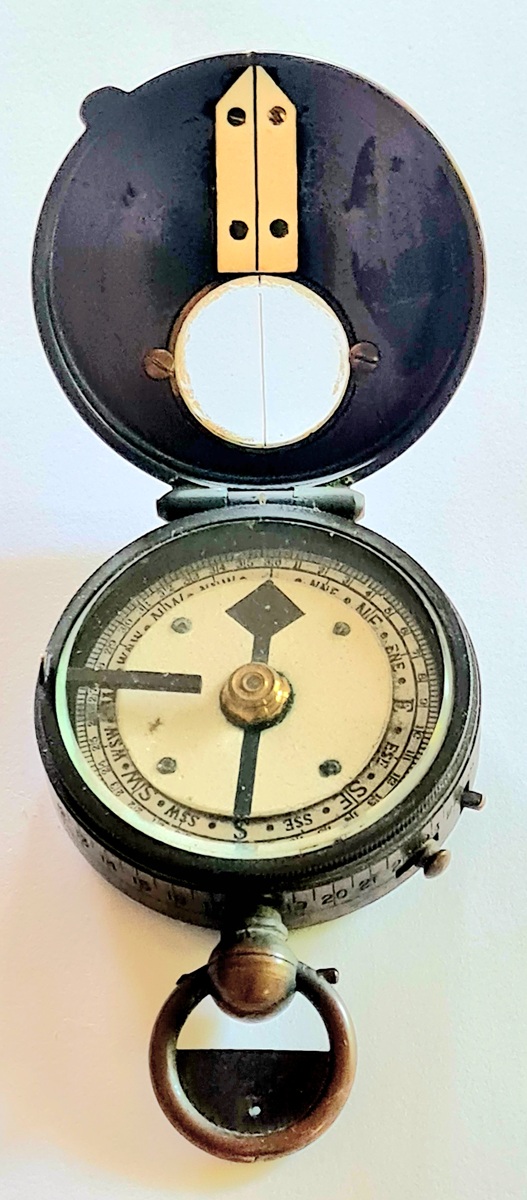

Boussoles
pour Scouts et Guides (GB) Au dos de la boussole dans le boîtier pivotant se trouvait une feuille de papier sur laquelle on pouvait prendre des notes au crayon. |
 Instrument
Signé:
William Barker
(1858)
Le logo triangulaire (TML) est imprimé en dessous de la fleur-de-lys |
 "The
Cyclist's"
(catalogue 1885) Les deux verres forment une loupe permettant de lire aisément les cartes routières ou d'allumer un feu de bois. |
 "The
Glow Needle"
Le même type d'aiguille fut utilisé sur
les modèles The
Guide et The Prospector (voir
aussi le modèle de
droite) décrits dans le Brevet
n°
12,777 de 1906. |
 Le même n° d'enregistrement (reg. no. 355639, du 4/4/1900) s'appliquait aux modèles à aiguille (photo de g.) et à ceux à disque rotatif (ci-dessus). La lettre N est peinte en rouge sur le carré de peinture au radium. |
 |
 "The
Hunter Radiant"
(Reg. no. 416645) |
 (Ci-dessus, à g. et à dr.: trois exemples du dessin appelé R.G.S. (Royal Geographical Society) V. explications sous STEWARD |
 Version ancienne du modèle "Scouting" mais avec les points cardinaux peints en rouge sur le verre. |
 Deux marquages différents du nom du fabricant: ci-dessus, en toutes lettres sur deux lignes au niveau du Nord et du Sud (comparer avec la photo de dr.) |
 Ici,
le
logo triangulaire (TML) forme une pointe de
flèche dirigée vers le nord.
|
"The Skeleton" (disque ajouré) La
lettre S du
sigle B&S est gravé normalement et non
inversé, ce qui indique une date de fabrication
antérieure à 1875. Le fond du boîtier
est tapissé de papier lumineux (voir Balmain / Balmon (?)
dans DIVERS/ Terminologie / Glossaire)
(Voir aussi un modèle russe assez semblable) |
"The Unicus" (1890-1930)" Modèle
à amortissement liquide. Deux tailles étaient
disponibles :
-
grand
mod. : diam.
52 mm, 10
vis, de 1890 à 1905
- petit modèle : diam. 47 mm, 8 vis, de 1905 à env. 1930, boîtier savonnette std. Dennison et rose type RGS.  |
Portrait
: Otto BILAND était un horloger suisse
de Saint-Imier.
Il créa son entrerise en 1906. En 1914, il
reçut la
médaille d'Or lors de l'exposition nationale suisse de la
ville
de Berne. La société était encore
enregistrée en 1920. On connaît
également une
publicité pour des instruments
de précision, des
tachymètres, des minuteries,
des compteurs de pas, des montres pour personnel de surveillance et des
compteurs pour automobiles et avions.  Inscriptions
sur le
cadran: monogramme, BILAND 1915 et n° de brevets (voir
à
droite).
Les lettres N et S de l'aiguille étaient recouvertes de peinture au radium.  Monogramme
du
fabricant :
a-B-c (?) |
 Gravures
sur le
couvercle :
la flèche symbole de l'Armée de Terrre britannique et la letttre 'i' majuscule pour l'Armée des Indes. (Cliquer sur les photos et dessins pour les agrandir) |
Fiche
technique - Diamètre : 50 mm - Hauteur : 8 mm - Poids : 43 g - Date : 1915 - N° de brevets : 76117 pour la France et 83025 pour la Suisse. (Ces numéros ne correspondent cependant pas à des brevets approuvés qui décrivent des systèmes pour machines à vapeur) - Poinçons dans le couvercle : 42 et 55 Biland a également obtenu un brevet (n° 71472) pour un curvimètre. Nous ne savons pas s'il a aussi été fabriqué :
|
  (Cliquer pour agrandir)
|
 Marquages
:
MILITARY
EQUIPT
CO.
7 WATERLOO PLACE LONDON CAPT
BRYAN'S
NIGHT-MARCHING
COMPASS RD. NO. 323931
|
Fiche
technique - Boîtier: laiton - Diamètre: 50 mm - Divisions: 360 sens horaire, par pas de 10°, numéroté tous les 20° - Papier lumineux et barres noires - Le n° RD (Registered Design = marque dép.) 323.931 a été enregistré en 1899. Ci-dessous: publicité de 1897 (Cliquer sur l'image pour voir la page complète)
|
Portrait
: Le nom
complet de la Sté
était
Baudet-Burnat (voir ICI).
Ancien fabriquant français
d'instruments de randonnée. Le logo d'Henri
BURNAT représentait ses initiales de part et d'autre d'un
curvimètre. Il déposa plusieurs brevets dont un
pour une nouvelle
fixation des capsules dans les boîtiers de boussoles. Publicité
pour les instruments Henri BURNAT parue dans une revue du Club Alpin
Français dans les années 1980. (Cliquer sur la photo pour voir la boussole en détail) |
 Noter la forme différente de l'aiguille par rapport à la publicité (photo de gauche). |

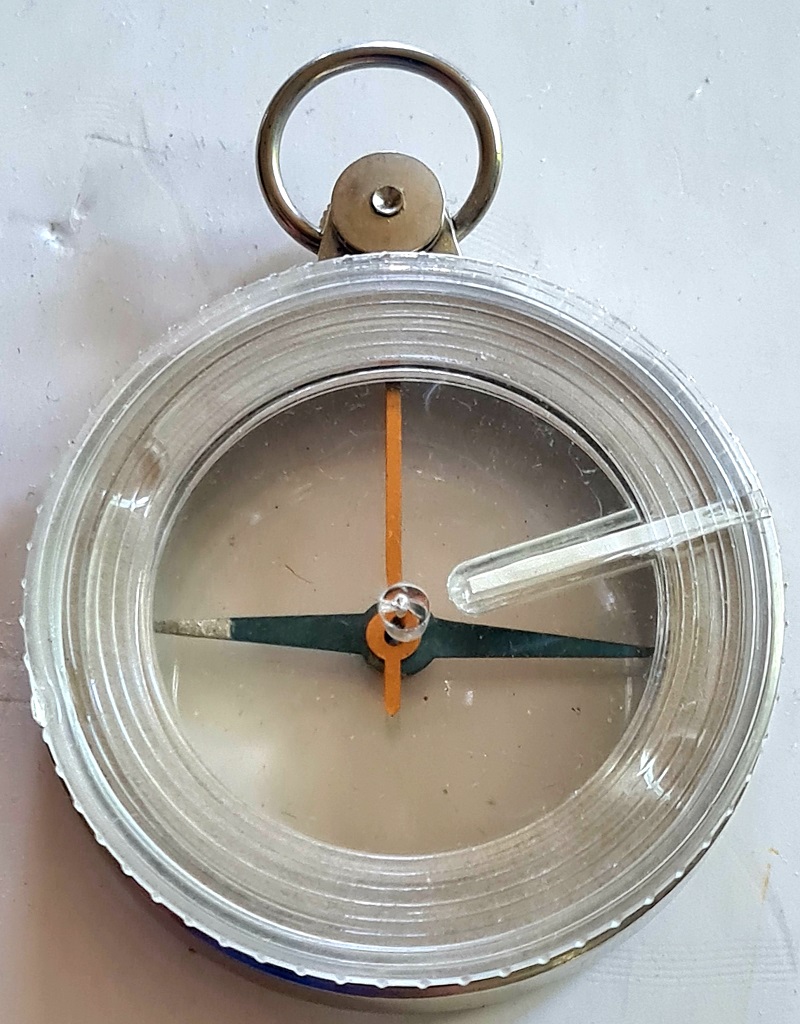

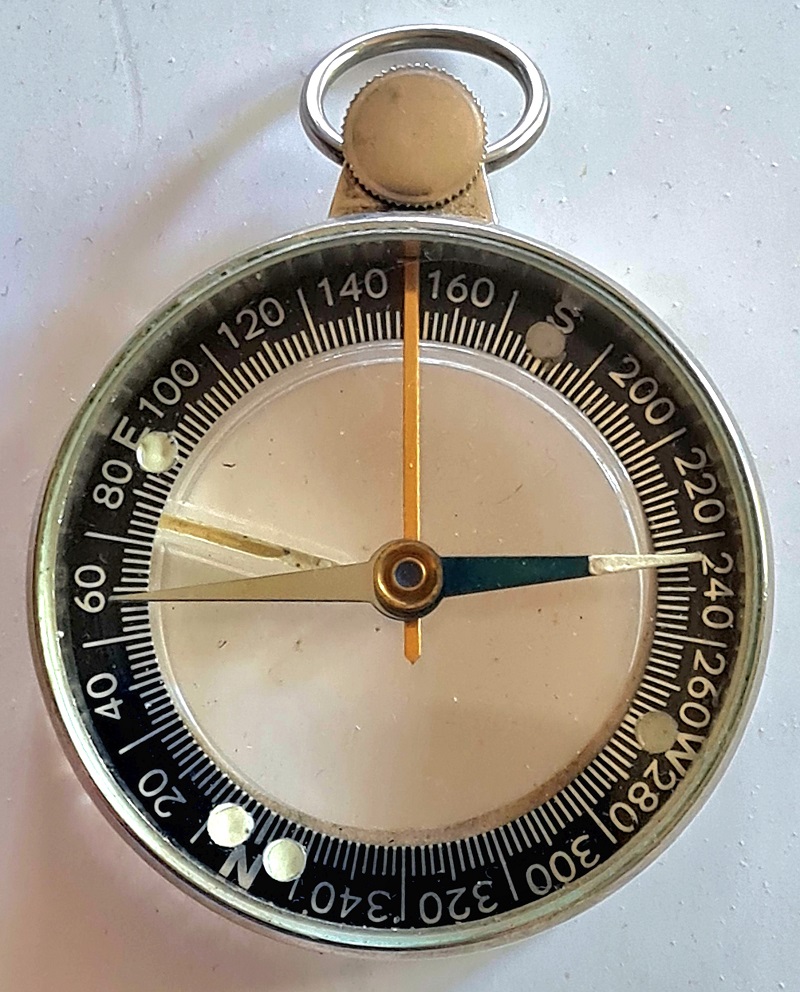

Une
boussole de
gousset à fond transparent
portant uniquement la mention "BAUDET Made in France" sur la
tranche
a été produite probablement dans
les années
1960. Le limbe est identique à celui de la boussole
à
main qui
présente lui aussi des points cardinaux anglosaxons
(initiales W
et E pour West et East). Fiche technique - Diamètre : 50 mm - Immobilisation aiguille: excentrique dans la bélière - Repère de cap: disque en plastique avec repère de peinture lumineuse et ligne de foi.  |
 |
 (Photos P.C. / TML) |
Fiche
technique Diam. : 39 mm Epaisseur : 13,5 mm Longueur h.t. : 54 mm Boîtier plaqué or, cadran émail, peint à la main |
|
Boussole
identique
au modèle The
Milvay (voir catalogue
ci-contre) mais sans
anneau (diam. 5 cm)
 Ci-dessous : 3 vues de sa boîte  |
 (Photo ci-dessous Jeffrey R. Adams)  (Cliquer sur les photos
pour les
agrandir)
|
Cette
publicité
parue dans un catalogue de matériel pour chasseurs datant de
1949
présente trois boussoles. Les désignations The Chief
et The
Commander sont
évidentes. Celle appelée MILVAY
nécessite quelques explications : Milvay était le
nom d'une filiale de C.A. Co. fournissant des produits
biologiques pour l'agriculture. Son logo était une
grenouille. C.A. Co. publiait un catalogue spécial
pour les produits MILVAY.  |
 Diam. : 53
mm (comparer
avec MORIN,
boussole directrice). Boîtier en aluminum,
fabriqué
immédiatement après la 2e GM, repères
lumineux au
radium. Double graduation: degrés et millièmes.
|
 Fiche technique Diam. : 45 mm (comparer avec MORIN, boussole directrice) |
Cette
boussole
placée dans un emballage hermétique faisait
partie de
la trousse de survie des équipages d'avions
français dans les années 1950 (par ex. Noratlas)
 |
 Boussole repérée n° 946 dans le catalogue de 1960 inchangée depuis les années 1930 (voir LUFFT, mod. 1950) Boussole souvenir réalisée pour le Jamboree scout de 1947 (voir aussi scoutisme)  Photo M. Collignon (cliquer sur les images pour les agrandir) |
Fiche
technique
